ソーラマスターシリーズ SolaMaster Series

より多くの量の自然光を必要とする場合のために設計されたのが「ソーラマスターシリーズ」です。
お使いになるシーンに合わせて2つのタイプからお選びいただけます。

SOLATUBE

製品名

Solatube 750DS

Solatube 750DS

Solatube 330DS

Solatube 330DS
採光ドームの特徴 Solatube 750DS
最新特許技術レイベンダー3000を取り入れた光学ドームを採用。
低い角度(位置)の太陽光を採り込み、夏の真昼の強すぎる太陽光を遮ります。一日を通して明るい自然光をお届けします。
Solatube 750DS
特許技術のドーム内曲面反射板を採用。
冬の低い位置の太陽光も効率よく採り込み、真冬の太陽光を最大限に採り込みます。一年を通して安定した自然光をお届けします。
チューブのサイズ(直径) 530mm 530mm
採光ドームの有効面積 4838.7cm2 2129.0cm2
目安となる
チューブの延長距離
15m 15m
詳細図面データ 図面データダウンロード

Solatube750DSと
Solatube330DSの
採光特性と比較

照度能力

Solatube750DSは一日の採光時間を、より長く安定した照度と快適性をもたらします。solatube330DSは真昼の太陽光を最大限に採り込み、高照度の自然光を届けます。
採光の特性
照度データグラフ

Solatube750DSの採光特徴

早朝から夕方まで高いレベルで安定した自然光をお届けします。
Solatube750DSの採光特徴

散光カバー

散光カバーは2種類あり、設置するスペースやシーンに合わせて
オープンタイプ・クローズタイプがお選びいただけます。
オプティビュー フレネルレンズを使った技術的にも優れたディフューザーを使用しています。クリアな自然光をお届けするとともに、空の様子も屋内に居ながらにしてお楽しみ頂けます。 オプティビュー
プリズマティック 天井面がすっきりと見え、室内の装飾にもマッチします。
優れた散光性をお求めの方は、プリズマティックをお選び下さい。
プリズマティック

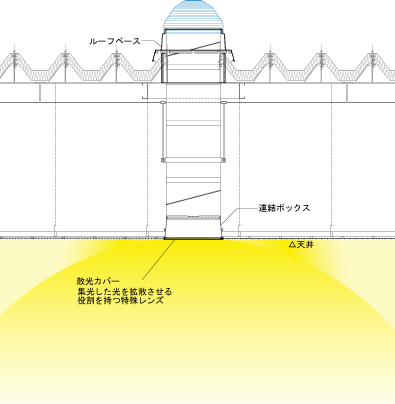

オープンタイプ概念図
(Solatube750DSの場合)

クローズタイプ概念図
(Solatube750DSの場合)

オープンタイプ概念図(Solatube750DSの場合)
クローズタイプ概念図(Solatube750DSの場合)
オープンタイプ設置例
オープンタイプ設置例
クローズタイプ設置例
クローズタイプ設置例

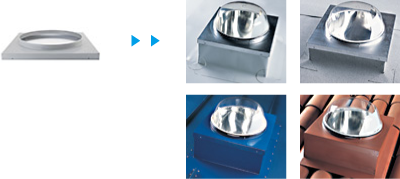

ルーフベース

すべての屋根の種類に対応したルーフベースを揃えています。
一体成型で継ぎ目の無い作りは万全な雨漏り対策になっています。
雨漏り対策バッチリ!取り付けもスピーディーです。
直付タイプ 屋根に直接取り付けるタイプです。 直付タイプ
箱形 屋根にボックスを取り付けて設置するタイプです。 箱形

ブライトンアップシリーズ Brighten Up Series

ブライトンアップシリーズは安定した自然光をお届けし、快適な住環境を実現するために開発された製品です。
お部屋の広さや採光プランに応じてSolatube160DS、Solatube290DSの2つのタイプをご用意しています。

SOLATUBE

製品名

Solatube 160DS(3~4畳用)

Solatube 160DS(3〜4畳用)
洗面、トイレや廊下などにご利用いただけます。

Solatube 290DS(6~8畳用)

Solatube 290DS(6〜8畳用)
リビングやキッチンにご利用いただけます。
チューブのサイズ(直径) 250mm 350mm
採光ドームの有効採光面積 1032cm2 1871cm2
目安となる照明範囲 3~4畳 6~8畳
目安となる
チューブの延長距離
6m 9m
詳細図面データ 図面データダウンロード

散光カバー

散光カバーはトリムとディフューザー、レンズで構成され、採光した光を拡散して室内を明るくします。お部屋のイメージに合わせて、お好みの組み合わせをお選びください。
お部屋に合わせてお選びいただけます

トリム

ホワイト どんなお部屋にも合う、シンプルなホワイトタイプのトリムです。 トリム
ステンレス調 現代的なデザインのお部屋にもマッチする、シャープな印象を与えるステンレス調のトリムです。
フロスト やわらかく視界を遮る、シェードのついたタイプのトリムです。落ち着いた気持ちの良い光をお届けします。

ディフューザー

ビュージョン 天井面がすっきりと見え、お部屋の装飾にもマッチします。
優しい自然光をお求めの方は、ビュージョンをお選びください。
ビュージョン
オプティビュー フレネルレンズを使った技術的にも優れたディフューザーです。
クリアな自然光をお求めの方は、オプティービューをお選びください。
オプティビュー

レンズ

ナチュラル 明るく白い自然色をお届けします。 ナチュラル
ウォーム 着色で自然光により暖かみを持たせるレンズです。 ウォーム
ソフト かすかな柔らかい自然光の効果を生み出します。 ソフト

ルーフベース

すべての屋根の種類・勾配に対応したルーフベースを揃えています。
一体成型で継ぎ目の無い作りは万全な雨漏り対策となり、勾配付きのルーフベースは、ドームが屋根の斜面で最適な光をとらえる位置に設置可能です。
雨漏り対策バッチリ!取り付けもスピーディーです。
フラット 低勾配またはフラットな屋根に使われます。 フラット
ピッチ付 屋根斜面で水平な開口が確保できます。 ピッチ付
波板万能タイプ ピッチ付 どんな屋根面にも対応する万能タイプです。 波板万能タイプ ピッチ付
平型万能タイプ どんな屋根面にも対応する万能タイプです。 平型万能タイプ
和瓦 和瓦に対応したタイプです。 和瓦
箱型 solatube160DSは黒色、solatube290DSはホワイトグレー色となります。 箱型

付属品(オプション)

延長チューブ 延長チューブ 延長チューブは40cmと60cmのタイプがあり、これをつなぐ事により光量を損なうことなく、長く光を届けることが出来ます。秘密は他では真似の出来ない反射率です。更に90度の角度がつくことを可能にし、9mまで延長することが可能です。
90°アングルチューブ 90度アングルチューブ 90度延長チューブは障害物の多い建物への設置を可能にします。30度に組み込まれた3つの部分を組み合わせて、どこにでも設置できます。革新的な技術で、高い効果をもたらします。
電動ディマー 電動ディマー 簡単なスイッチ操作で照度を調整できます。
防火対応網入りガラスキット 防火対応網入りガラスキット 防火性能に関して(防火地域等の場合)、採光ドームの内側にこれを付けることによって法規的な問題はクリアします。
ライティングソケット ライティングソケット 天井面散光カバーの中に取り付けます。これを付けることによって、夜間は電気照明として使用できます。さらに、内側の鏡面加工で明るさをアップします。
